流速流量設備

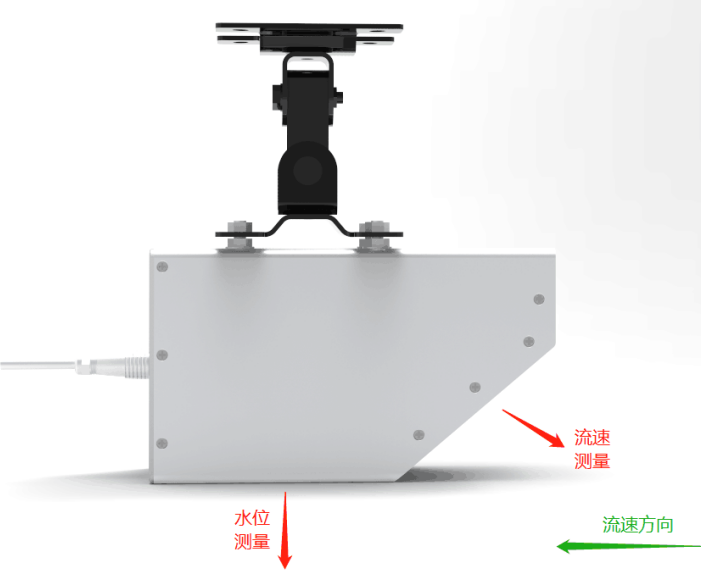

LLZ型雷達流量計
產品簡介：
LLZ型雷達流量計是一款基于微波技術的全自動流量計，它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
產品特點：
1. 非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響；
2. 適用于多種測量條件，可以輸出流速、水位、流量的測量數據；
3. 流速和水位采用平面陣列雷達天線，設備體積小巧，安裝方便；
4. 方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。
5. 設備三防等級：IP68
產品參數：
|
測流系統 |
||
|
測量原理 |
平面微帶陣列天線 CW+FMCW |
|
|
工作模式 |
手動、自動、遙測 |
|
|
適用環境 |
24小時、雨天 |
|
|
工作溫度 |
-30~80℃ |
|
|
工作電壓 |
7-32VDC,5.5-32VDC |
|
|
工作電流 |
12VDC輸入，工作模式： <150mA 待機模式： <1mA |
|
|
雷達波測速傳感器 |
||
|
雷達功率 |
100mW |
|
|
雷達頻率 |
24GHz |
|
|
最大測程 |
40m |
|
|
測速范圍 |
0.03~20m/s |
|
|
測速精度 |
0.01m/s;±1%FS |
|
|
天線角度 |
12° |
|
|
測量方向 |
自動識別水流方向，內置垂直角度校正 |
|
|
雷達水位計 |
||
|
雷達功率 |
100mW |
|
|
雷達頻率 |
24GHz |
|
|
測量范圍 |
40米 |
|
|
測量精度 |
≤±3mm |
|
|
天線角度 |
11° |
|
|
數據傳輸系統 |
||
|
數傳方式 |
RS232/RS485，4~20mA，433MHz（無線傳輸可選） |
|
應用領域：江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等流速、水位或流量測量；輔助水處理作業，如城市供水、排污監測等；流量計算、入水排水流量監測等。
